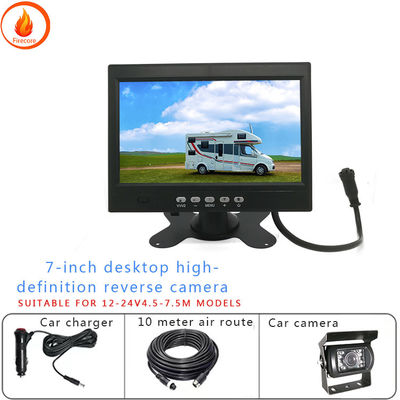

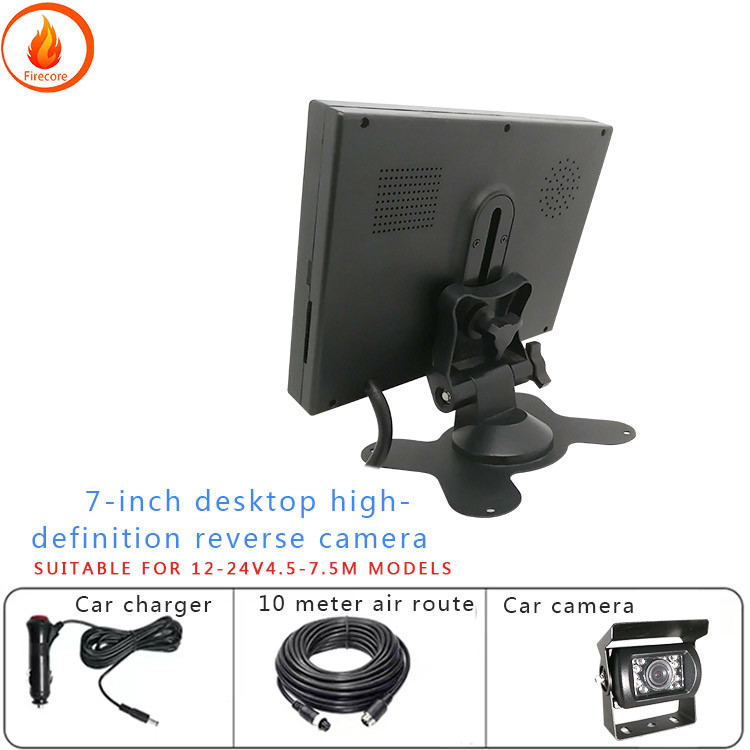

Bus Rear View Camera Display AHD Truck Headrest Monitor Android

Immagine inversa ad alta definizione simulazione del camion di autobus con telecamera di visualizzazione posteriore lungo il percorso

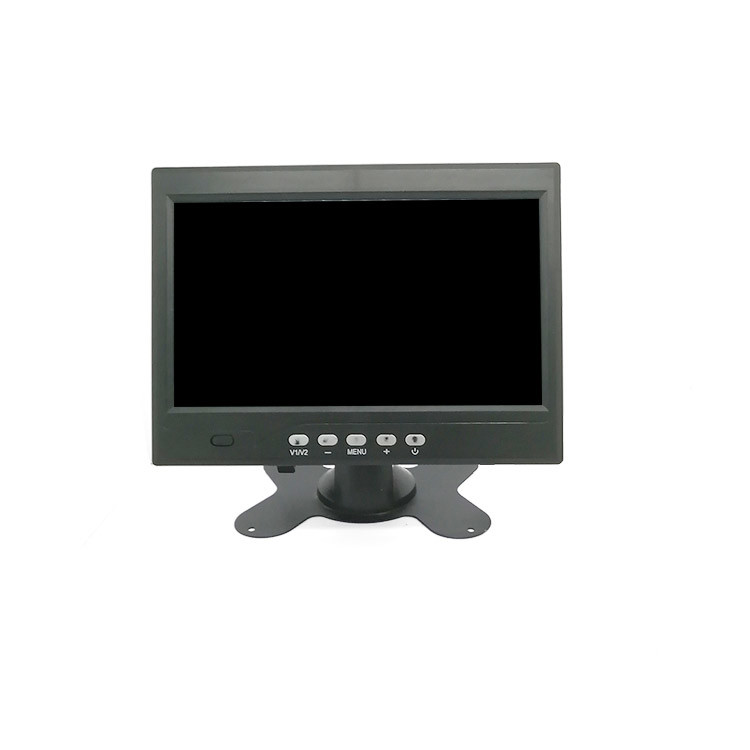

Spiegazione dettagliata della funzione di stampa su schermo con pulsanti
Funzione di stampa su schermo a pulsanti
Il pulsante MODE entra nell'operazione del menu e quando si selezionano le impostazioni del menu è il pulsante di rimonta
Selezione delle funzioni di commutazione nella riproduzione video V1/V2
- Operazione del menù Tasti bassi
Tasto M OK
+Menu operazione tasto UP
POWER Premere breve per mettere a riposo lo schermo premere lungo per spegnere
Finestra di ricezione del telecomando IR

Spiegazione dettagliata delle funzioni di interfaccia del filo
Descrizione dell'interfaccia del nome
canale CH1 CH1 collegato alla telecamera AHD anteriore
canale CH2 CH2 collegato alla telecamera AHD posteriore
canale CH3 CH3 collegato alla fotocamera AHD sinistra
canale CH4 CH1 collegato alla fotocamera AHD destra
The yellow wire (b+) of the power line is connected to the positive pole of the battery  the black wire (b -) is connected to the negative pole of the battery   and the red wire (ACC) is connected to the ignition wire of the car key
linea di controllo della fotocamera linea verde (CH2) verso l'indice di svolta sinistra linea blu chiaro (CH3) verso il segnale di svolta sinistra linea grigia (CH4) verso il segnale di svolta destra
L'interfaccia di archiviazione TF è utilizzata per la memorizzazione video

Nota: dopo il cablaggio corretto il tasto doppio lampeggiante visualizzerà lo schermo destro
Allegato: immagine della linea di controllo
1. 1. 3 Spiegazione dettagliata delle funzioni di controllo remoto
Nome chiave Funzione chiave
Tasto di accensione / spegnimento
Ritornare per inserire le impostazioni del menu e tornare
AV1 passa allo schermo di visualizzazione sinistro
AV2 passa allo schermo di visualizzazione destro
AV3 passa allo schermo di visualizzazione anteriore
AV4 passa allo schermo retrovisore
Operazione del menu a freccia verso l'alto
Operazione del menu con freccia verso il basso: tasti DON
Operazione del menu freccia sinistra Tasto sinistro
Operazione del menu della freccia destra TASTA LIGHT
Chiave di conferma OK

Le telecamere montate sulle auto sono la base per l' attuazione di numerose funzioni ADAS di avvertimento e riconoscimento.Tra le molte funzioni ADAS il sistema di elaborazione dell'immagine visiva è relativamente semplice e la fotocamera è l'input del sistema di elaborazione dell'immagine visiva Le telecamere sono essenziali per una guida intelligente.

Se una fotocamera funziona bene o no dipende dal 70% dei suoi parametri ottici determinati dalla lente.Anche se non è costoso come i chip COMS in termini di prestazioni prezzo unitario è molto importante.
