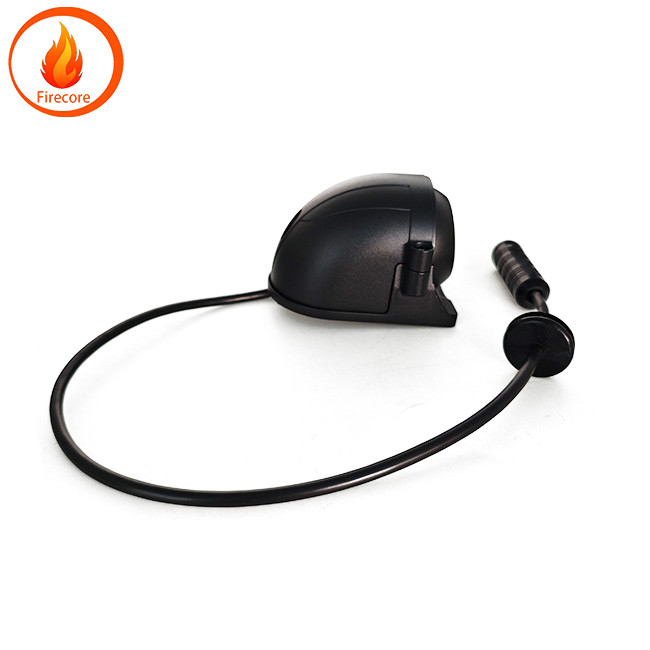

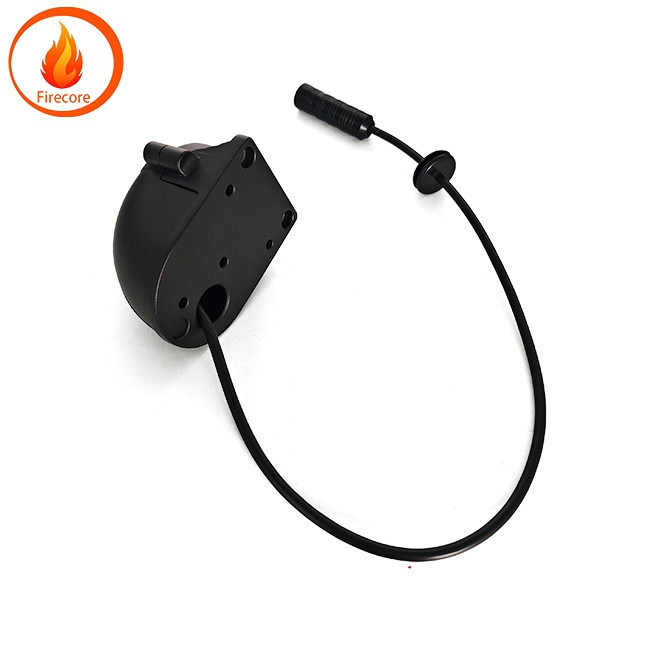

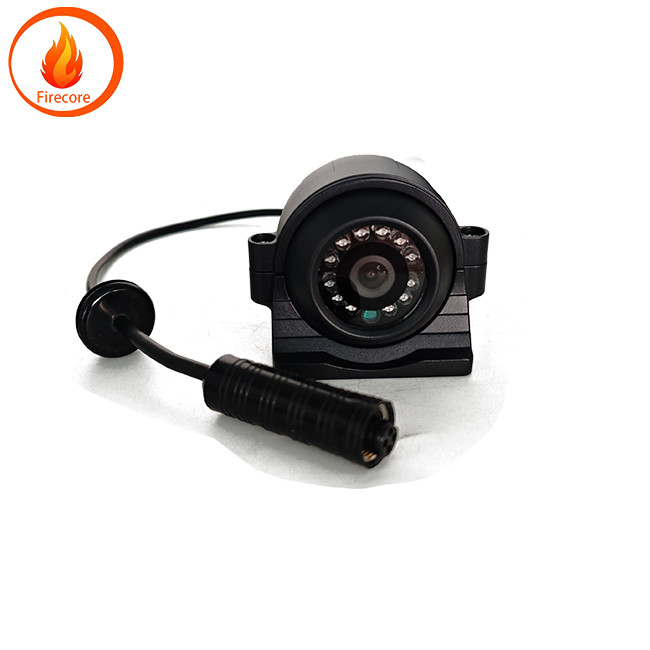

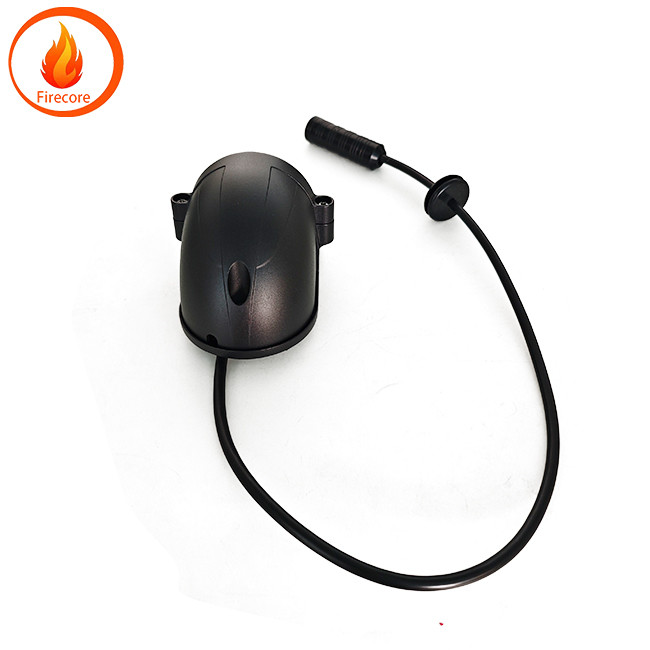

IP67 Camera di visione laterale del camion 24V AHD camera di sicurezza a infrarossi di visione notturna

Telecamere di sicurezza dei camion con visione notturna a infrarossi punto cieco dei camion con visione laterale AHD monitoraggio immagine inversa

La tensione di ingresso della fotocamera è di 12 - 24V
I punti di contatto standard per i capi dell' aviazione sono: 1 polo positivo 2 polo negativo 3 aria 4 video.

(1) Vista laterale:  In the basic graphics mode   when turning on the left or right turn lights   the display screen switches to the left and right display modes   cancels the turn signal   and the screen automatically switches to the basic graphics mode   with a delay of 5 seconds to turn off the display and switch to navigation and audio mode

(2) Vista laterale e posteriore:  When reverse gear is engaged and turn signals are turned on   the display screen switches to a three screen display mode  where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car L' angolo in alto a destra mostra l' immagine anteriore a destra dell' auto.  On this basis    exit reverse gear  and when the turn signal is powered on  the display screen switches to the left and right display modes   The left side displays the left front screen of the car   and the right side displays the right front screen of the car   When the turn signal is cancelled    the screen automatically switches to the basic screen mode   with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode

(3) Durante il funzionamento dell'auto premendo l'interruttore della membrana o sollevando la leva di sterzo verso l'alto può entrare nella modalità di schermo di base

(4) When controlling the steering lever    the lever can only be lifted once at a time    If you need to enter the next screen  you need to pause for one second before operating    Continuous operation for more than two times is invalid    Thin film switch is optional

(5) When using the headlights at night    the steering lever control is ineffective    In this case   press the dual flashing lights to trigger and then turn off the dual flashing lights    At this time   the system enters basic mode    and the operation method for switching the display screen is shown in steps (1) -  (7) .

Schema di controllo del sistema di monitoraggio panoramico a 360 °:
Figura

(6) Diagramma di controllo del sistema di monitoraggio panoramico a 360 °
Nota: quando si utilizzano i fari premere le due luci lampeggianti per attivare l'unità principale spegnere le due luci lampeggianti in qualsiasi momento e il sistema di monitoraggio entra in modalità di base
